ダイバータ

 核融合炉の炉内(真空容器内)に設置され、プラズマに直接面する機器を「プラズマ対向機器」と呼びます。「プラズマ対向機器」にはダイバータや第一壁、リミタと呼ばれる機器があり、このうち核融合炉の真空容器内で最も過酷な負荷にさらされる機器が「ダイバータ」です。
ダイバータによりプラズマ中の不純物を炉外へ効率的に排出することが可能となり、核融合反応が安定して持続可能になる反面、プラズマから出る熱・粒子がダイバータに集中します。ダイバータには優れた除熱性能が求められ、その成否が核融合炉の発電能力を決める重要機器です。

※画像をクリックすると大きい画像が表示されます。

ITERダイバータ外側垂直ターゲット

核融合炉におけるダイバータの重要性
ITERダイバータの構成と調達分担
外側垂直ターゲット(OVT)の概要①

高温ヘリウムリーク試験の様子は、下の動画「日本で唯一の核融合炉内機器用の高温ヘリウムリーク試験装置」をご覧ください!(真空機器を取り扱うため清浄度維持を目的としてタイベックスーツを着用しています。)

外側垂直ターゲット(OVT)の概要②

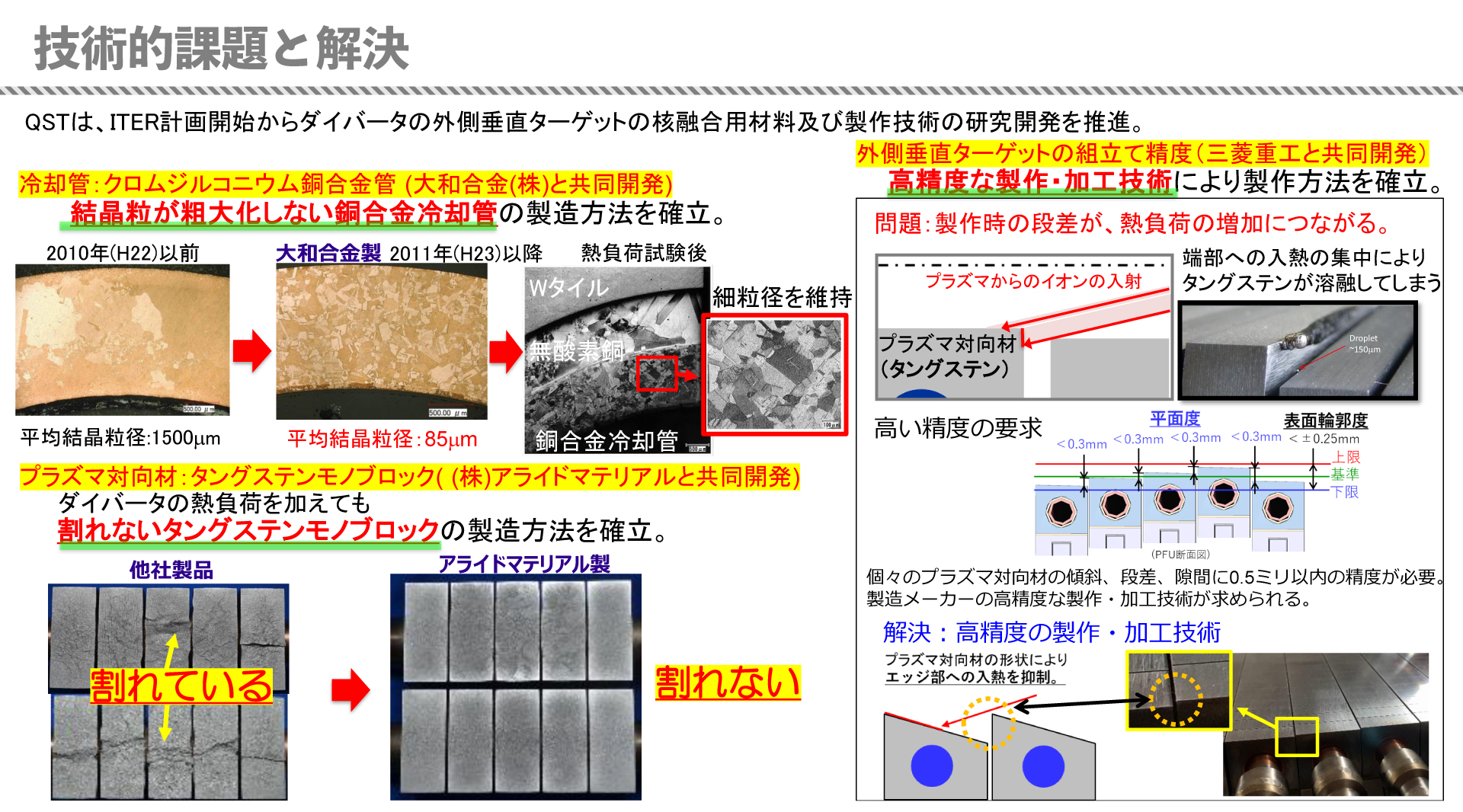

技術的課題と解決
技術的課題と解決
外側垂直ターゲット(OVT)製造に関わる認証
外側垂直ターゲット プロトタイプ完成
実機量産開始

高熱負荷試験装置 JEBIS (ジェービス)

高熱負荷試験装置JEBIS (ジェービス)
JEBIS 電子銃(加熱源)
JEBIS断面図
試験体

試験体は、タングステンモノブロックに冷却管を通した構造です。
試験中、試験体は常に通水状態(強制冷却)です。
20MW/m2の熱負荷を与えた場合、試験体表面は2000℃以上の高温に達します。
試験中、タングステンの表面を4Kカメラ、IRカメラ、2色温度計などで観察し、除熱性能の変化を調査します。
下の動画では、試験中の
「4Kカメラ (=カメラの絞りを効かせた状態での裸眼観察と同等)」
「高速度カメラ(=強発光を低減して表面状態を可視化したもの)」
「2色温度計(=表面温度の分布を放射輝度比から算出したもの)」
「IR(Infrared Rays)カメラ(=表面温度の分布を赤外線強度から算出したもの)」
での観察・計測についてご紹介しています。

4種類のカメラを用いた試験中の表面観察

試験前後の試験体表面写真
